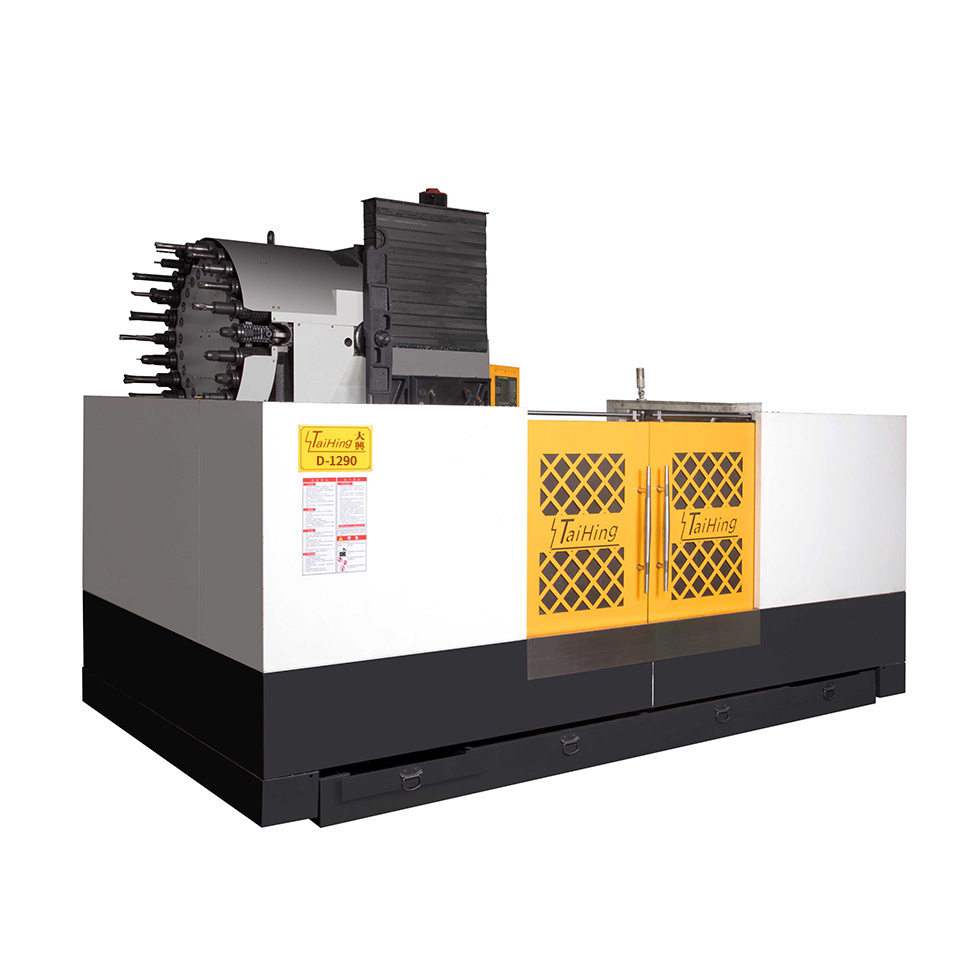

D-1290
类别：卧式加工中心
机械特点Characteristics ※卧式加工中心具有结构刚性高，性能稳定，市场性价比好，是广大用户购买卧式加工中心的首选产品。 ※其座底焉倒T字体结构，具有结构刚性高并采用滑动导轨支撑，龙门型立柱，高刚性鞍座，强壮的主轴头部体现出机床的高刚性，强能力。 ※主轴传动系统有伺服电机经过同步带直接传入高精密主轴，具有传递效率高，噪音低，振动小等特点，使主轴的输出功率恒定，提高了加工效率。主轴是切削加工的关键部件，本机床根据机床结构特性设计主轴。并委托辜湾专业生产厂家生产，保证了主轴高刚性、高转速和高精度。 ※防撞设计，当过行程发生时，可避免螺母座，与电机座及轴承座直接碰撞，确保机床异常对机械以及机床精度的破坏
热线电话：159 8951 9333
主要规格及技术参数
|
主要技术参数 |
||||
|
机械规格 |
名称 |
规格 |
单位 |
|
|
行程 |
X轴行程 |
1200 |
mm |
|
|
Y轴行程 |
900 |
mm |
||
|
Z轴行程 |
700 |
mm |
||
|
主轴鼻端至工作台面距离 |
70-970 |
mm |
||
|
主轴中心至工作台面距离 |
160-860 |
mm |
||
|
工作台 |
工作台尺寸 |
1360×700 |
mm |
|
|
最大荷重 |
1000 |
kg |
||
|
T型槽（槽数-尺寸-间距） |
5-18-152 |
mm |
||
|
主轴 |
主轴转速 |
6000 |
rpm |
|
|
主轴刀柄形式 |
BT-50 |
|||
|
主轴直径 |
Ø190 |
mm |
||
|
传动方式 |
皮带式 |
|||
|
进给速度 |
快移速度X/Y/Z |
12 / 12/ 12 |
m/min |
|
|
切削进给速度 |
1~8000 |
mm/min |
||
|
机器精度 |
X/Y/Z 轴定位精度 |
±0.005/300 |
mm |
|
|
X/Y/Z 轴重复精度 |
±0.003 |
mm |
||
|
马达 |
主轴马达 |
18.5 |
KW |
|
|
X 、Y、Z轴驱动马达 |
4.5/4.5/4.5 |
KW |
||
|
油泵 |
DY-YBM-750 |
750W |
||
|
刀库(选配) |
刀库容量 |
24 |
支 |
|
|
自动换刀型式 |
圆盘刀臂式 |
|||
|
刀柄规格 |
BT-50 |
|||
|
刀柄拉钉 |
45 |
度 |
||
|
最大刀具长度 |
400 |
mm |
||
|
最大刀具直径 |
满 刀 |
Ø110 |
mm |
|
|
邻空刀 |
Ø200 |
mm |
||
|
最大刀具重量 |
18 |
kg |
||
|
换刀时间 |
2-5 |
sec |
||
|
占地空间 |
机械高度 |
3000 |
mm |
|
|
占地空间（长 × 宽） |
4200*4300 |
mm |
||
|
机械重量 |
10000 |
kg |
||
|
电气总容量 |
40 |
KVA |
||
|
气压需求 |
0.5 ~ 0.8 |
MPa |
||
加工应用 Processing application
+ 模具開料、模架、腔體、電機殼
高效 / 可靠 High Efficient and Reliable
※快速移動X Y、Z:30/30/30m/min(HPC650)三軸標配冷却機構，結構簡單，免維護
※ATC换刀時間: 2.5S(刀對刀)伺服刀庫具有刀具待刀位置，通過凸輪式機械手實現快速换刀，識别20kg以上的重型刀具，刀具更换變得穩定、可靠。
※高速APC交换時間10S,框架提升式結構，電機驅動實現工作臺回轉式交换，快速，可靠。
