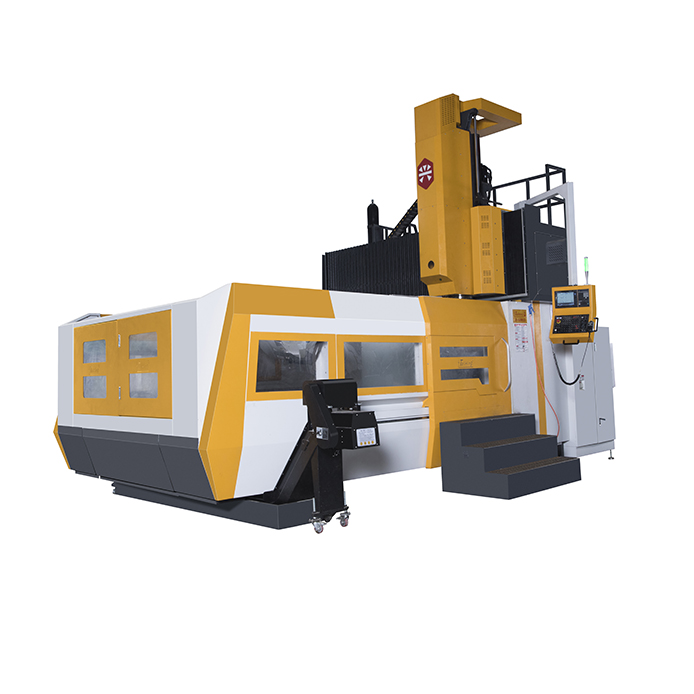

D-G3025
类别：龙门加工中心系列
※ 机床采用龙门定梁框结构，长久保持良好的刚性和精度，扭矩大，动态特性佳，根据加工需求充分吸收了国际先进机床设计理念。 ※ 关键件包括床身、立柱、横梁、滑鞍、滑枕、工作台等均选用高强度树脂砂造型，高强度优质铸铁，可耐重切削并长期保持精度，稳定性高。 ※ 热对称主轴箱，高精度角接触轴承安装于主轴头部和尾部，有效确保刚性和精度。采用加大直径和厚度的主轴，进一步增强刚性。主轴选用大功率电机驱动，大马力，高扭矩，即使在低转速状态下也可以实现高精度的重切削。 ※ 进给系统采用加大直径、预拉伸的滚珠丝杆，增加丝杆刚性并能有效防止丝杆热变形。 ※ 螺旋式与链式自动排屑结构相结合，确保排屑的顺畅。 ※ X/Y轴采用进口超重负荷线性导轨，Z轴采用矩形淬 硬贴塑导轨，低磨损，高负载，确保机床的长期使用精度，可大幅提高切削时的精度与刚性。 ※ 主轴中心距Z轴导轨面距离短，大大减少翻转力矩，提高刚性。主轴采用模块化设计，多种功能模块供客户选择，适用多种类型加工。 ※ X/Y/Z轴选用C3进口滚珠丝杆，两端固定支撑，采用无齿轮隙增扭矩同步带传动，输出扭矩大，移动速度快，加工性能好；预拉伸结构，采用高精度大接触角精密轴承支撑，具有极高的移动精度和极佳的热稳定性。
热线电话：159 8951 9333
| 主要技术参数 | ||||
|
机械规格 |
名称 |
规格 |
单位 |
|
|
行程 |
X 轴行程 |
3200 |
mm |
|
|
Y 轴行程 |
2500 |
mm |
||
|
Z 轴行程 |
1000 |
mm |
||
|
主轴鼻端至工作台面距离 |
250-1250 |
mm |
||
|
龙门宽度 |
2500 |
mm |
||
|
工作台 |
工作台尺寸 |
2200×3000 |
mm |
|
|
最大荷重 |
7 |
T |
||
|
T 型槽（槽数-尺寸-间距） |
11-22×180 |
mm |
||
|
主轴 |
主轴转速 |
6000 |
rpm |
|
|
主轴刀柄形式 |
BT-50 |
|||
|
主轴直径 |
Ø200 |
mm |
||
|
传动方式 |
皮带式 |
|||
|
进给速度 |
快移速度X/Y/Z |
8 / 8/ 10 |
m/min |
|
|
切削进给速度 |
1~8000 |
mm/min |
||
|
机器精度 |
X/Y/Z 轴定位精度 |
±0.005/300 |
mm |
|
|
X/Y/Z 轴重复精度 |
±0.01 |
mm |
||
|
马达 |
主轴马达 |
22 |
KW |
|
|
X 、Y、Z 轴驱动马达 |
40/40/40 |
NM |
||
|
油泵 |
950 |
W |
||
|
刀库(选配) |
刀库容量 |
24 |
支 |
|
|
自动换刀型式 |
圆盘刀臂式 |
|||
|
刀柄规格 |
BT-50 |
|||
|
刀柄拉钉 |
45 |
度 |
||
|
最大刀具长度 |
300 |
mm |
||
|
最大刀具直径 |
满 刀 |
Ø110 |
mm |
|
|
邻空刀 |
Ø200 |
mm |
||
|
最大刀具重量 |
18 |
kg |
||
|
换刀时间 |
4 |
sec |
||
|
占地空间 |
机械高度 |
4200 |
mm |
|
|
占地空间（长 × 宽） |
8800*5200 |
mm |
||
|
机械重量 |
40 |
T |
||
|
电气总容量 |
50 |
KVA |
||
|
气压需求 |
0.5 ~ 0.8 |
MPa |
||
