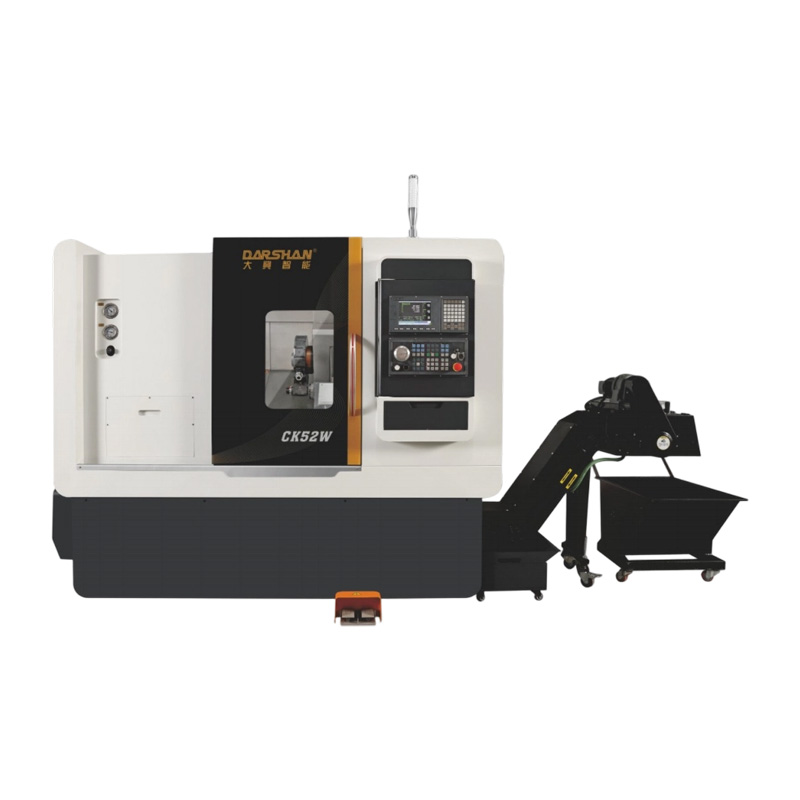

D-CK52
类别:CNC数控机床
机械特点特性 ※高速全机能类系列为我司研发的高速精密型刀塔车床Z52、Z65、Z86,用来满足从300毫米以下的轴类零件大批量加工。 ※重切全机能类系列是针对轴类零件高刚性切削的需求,设计生产的重切型刀塔车床:Z180、Z210、Z310,可以满足从300毫米以内 的短轴到1000毫米的长轴高性能加工。 ※重切盘套类-H系列是针对盘套类零件高刚性切削要求设计的:120H,200H,600H盘套类重切型粗精一体化H系列车床可以满足从直 径120毫米左右的皮带轮到直径600毫米左右的汽车轮毂等零件加工。 ※大型盘圈类-Q系列是针对环圈类零件轻载、大旋径的特点,设计生产了Q600,Q1200,Q2000系列车床,满足从600毫米旋径到 2000毫米旋径的数控卧车零件加工。 ※Y轴复合类-Y系列是针对车铣复合的市场需求,小型25和46型带Y轴数控车床。
热线电话:159 8951 9333

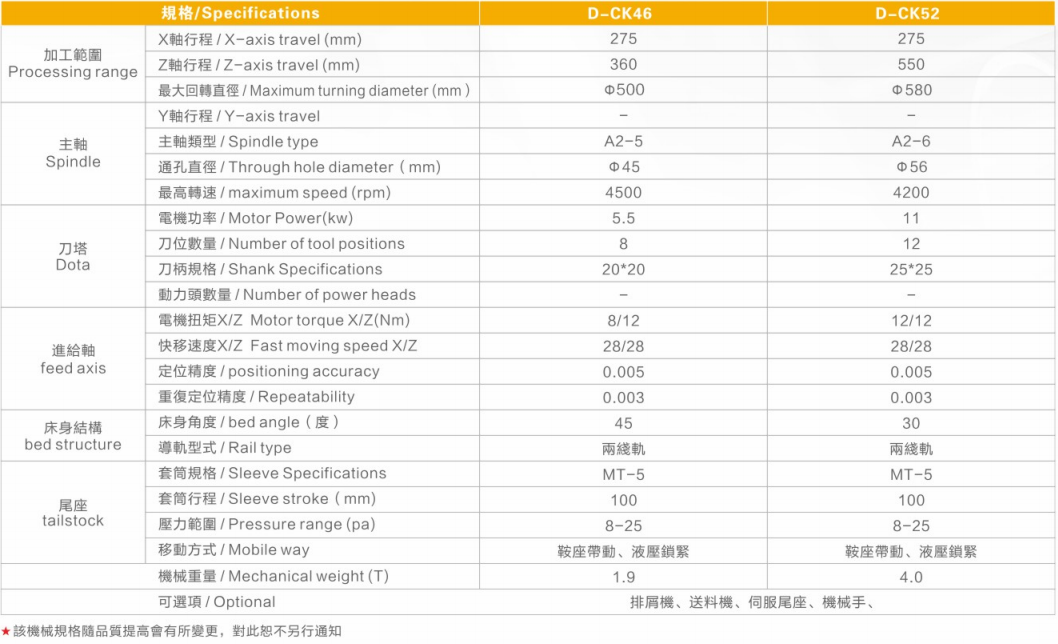

| 规格/Specifications | D-CK46 | D-CK52 | |
|---|---|---|---|
|
加工范围 Processing range |
X轴行程 / X-axis travel (mm) | 275 | 275 |
| Z轴行程 / Z-axis travel (mm) | 360 | 550 | |
| 最大回转直径 / Maximum turning diameter (mm) | Φ500 | Φ580 | |
|
主轴 Spindle |
Y轴行程 / Y-axis travel | — | — |
| 主轴类型 / Spindle type | A2-5 | A2-6 | |
| 通孔直径 / Through hole diameter (mm) | Φ45 | Φ56 | |
| [敏感词]转速 / Maximum speed (rpm) | 4500 | 4200 | |
|
刀塔 Dota |
电机功率 / Motor Power (kw) | 5.5 | 11 |
| 刀位数量 / Number of tool positions | 8 | 12 | |
| 刀柄规格 / Shank Specifications | 20*20 | 25*25 | |
| 动力头数量 / Number of power heads | — | — | |
|
进给轴 feed axis |
电机扭矩X/Z / Motor torque X/Z (Nm) | 8/12 | 12/12 |
| 快移速度X/Z / Fast moving speed X/Z | 28/28 | 28/28 | |
| 定位精度 / positioning accuracy | 0.005 | 0.005 | |
| 重复定位精度 / Repeatability | 0.003 | 0.003 | |
|
床身结构 bed structure |
床身角度 / bed angle (度) | 45 | 30 |
| 导轨型式 / Rail type | 两线轨 | 两线轨 | |
|
尾座 tailstock |
套筒规格 / Sleeve Specifications | MT-5 | MT-5 |
| 套筒行程 / Sleeve stroke (mm) | 100 | 100 | |
| 压力范围 / Pressure range (pa) | 8-25 | 8-25 | |
| 移动方式 / Mobile way | 鞍座带动、液压锁紧 | 鞍座带动、液压锁紧 | |
| — | 机械重量 / Mechanical weight (T) | 1.9 | 4.0 |
| 可选项 / Optional | 排屑机、送料机、伺服尾座、机械手、 | ||

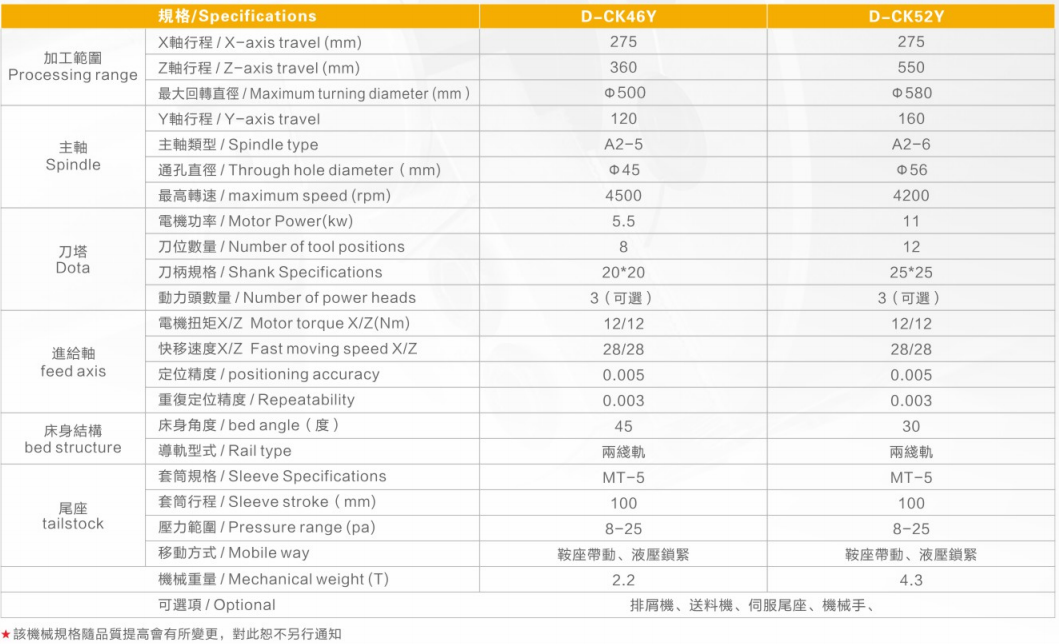

| 规格/Specifications | D-CK46Y | D-CK52Y | |
|---|---|---|---|
|
加工范围 Processing range |
X轴行程 / X-axis travel (mm) | 275 | 275 |
| Z轴行程 / Z-axis travel (mm) | 360 | 550 | |
| 最大回转直径 / Maximum turning diameter (mm) | Φ500 | Φ580 | |
|
主轴 Spindle |
Y轴行程 / Y-axis travel | 120 | 160 |
| 主轴类型 / Spindle type | A2-5 | A2-6 | |
| 通孔直径 / Through hole diameter (mm) | Φ45 | Φ56 | |
| [敏感词]转速 / Maximum speed (rpm) | 4500 | 4200 | |
|
刀塔 Dota |
电机功率 / Motor Power (kw) | 5.5 | 11 |
| 刀位数量 / Number of tool positions | 8 | 12 | |
| 刀柄规格 / Shank Specifications | 20*20 | 25*25 | |
| 动力头数量 / Number of power heads | 3(可选) | 3(可选) | |
|
进给轴 feed axis |
电机扭矩X/Z / Motor torque X/Z (Nm) | 12/12 | 12/12 |
| 快移速度X/Z / Fast moving speed X/Z | 28/28 | 28/28 | |
| 定位精度 / positioning accuracy | 0.005 | 0.005 | |
| 重复定位精度 / Repeatability | 0.003 | 0.003 | |
|
床身结构 bed structure |
床身角度 / bed angle (度) | 45 | 30 |
| 导轨型式 / Rail type | 两线轨 | 两线轨 | |
|
尾座 tailstock |
套筒规格 / Sleeve Specifications | MT-5 | MT-5 |
| 套筒行程 / Sleeve stroke (mm) | 100 | 100 | |
| 压力范围 / Pressure range (pa) | 8-25 | 8-25 | |
| 移动方式 / Mobile way | 鞍座带动、液压锁紧 | 鞍座带动、液压锁紧 | |
| — | 机械重量 / Mechanical weight (T) | 2.2 | 4.3 |
| 可选项 / Optional | 排屑机、送料机、伺服尾座、机械手、 | ||
★ 机械规格随品质提高会有所变更,对此恕不另行通知

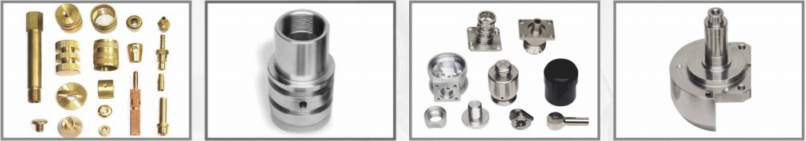

加工应用 Processing application
+螺丝、铆钉、轴、手机配件、五金配件
