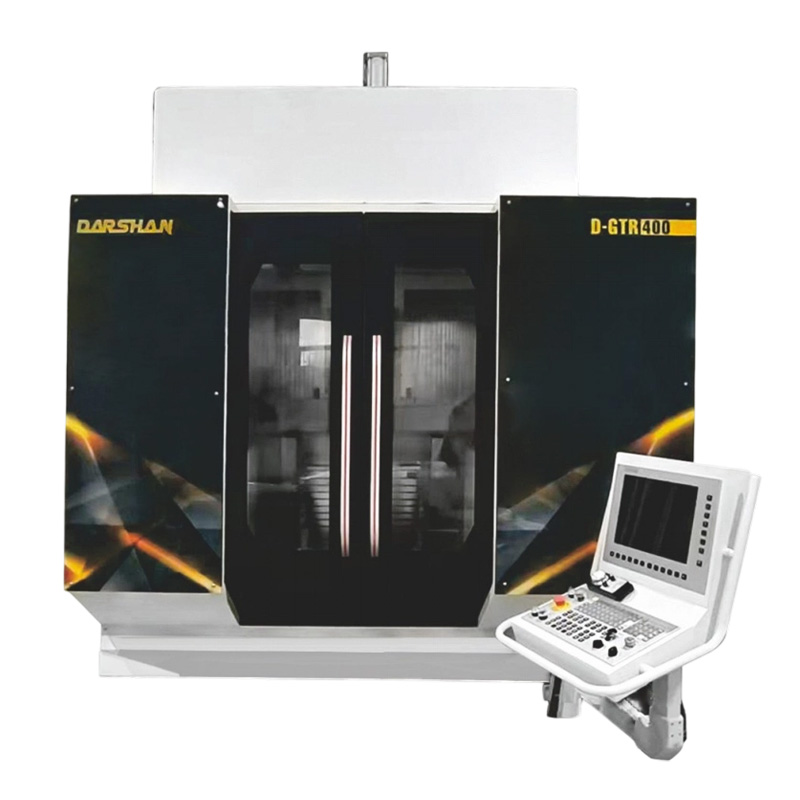

D-GTR400
类别:Центр обработки высокоскоростных пятиосевых машин
Механические характеристики крыши крыши, использование литья из серого железа HT300, строгое соблюдение двух тепловых сроков, один высокий класс старения процесса обработки, чтобы обеспечить стабильность материала отливки, для достижения выдающейся жесткости, точности стабильности и непревзойденной динамической реакции. Линейная ось XYZ основана на движении на базовой кровати, без рабочего стола и нагрузки на детали, без воздействия рабочей среды резания, чтобы обеспечить низкую нагрузку при перемещении оси XYZ для достижения высокой жесткости и стабильности. Ротор оси AC закрепляет опору над кроватью, избегая ошибок точности, возникающих при перемещении оси AC, и обеспечивая точность центра вращения при пятиосном соединении. Вся серия моделей использует двойную ось A с двойным приводом DD с прямым приводом, ось AC оснащена решеткой Хайдехана для достижения более высокой грузоподъемности, более длительного срока службы точности. Основной вал выбирает HSK серии высокой точности, большой крутящий электрический шпиндель. Эффективное управление тепловым удлинением шпинделя для обеспечения точности, создаваемой лучшей тепловой деформацией оси Z станка.
热线电话:159 8951 9333

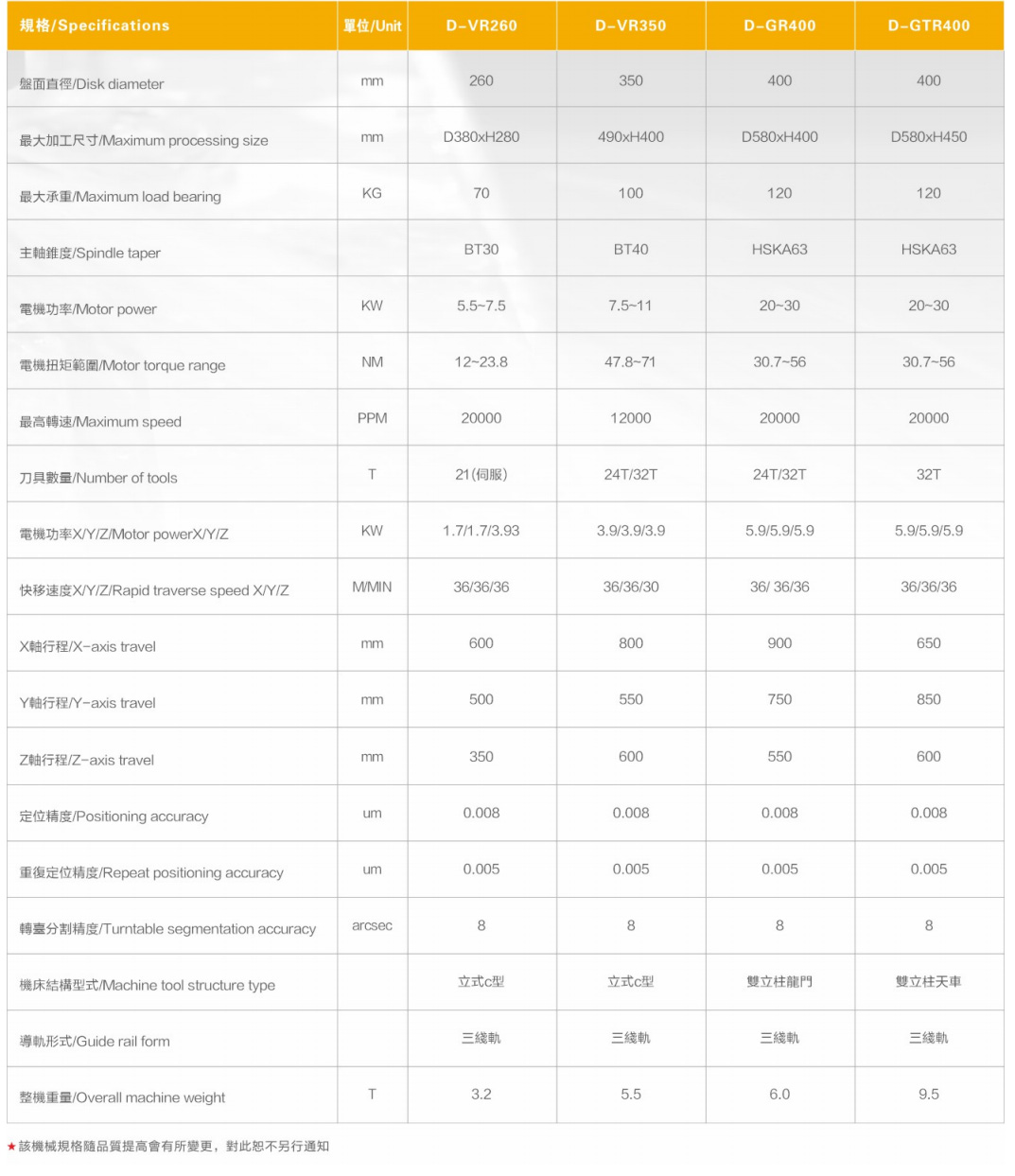

主要规格及技术参数
| 规格/Specifications | 单位/Unit | D-VR260 | D-VR350 | D-GR400 | D-GTR400 |
|---|---|---|---|---|---|
| 盘面直径 / Disk diameter | mm | 260 | 350 | 400 | 400 |
| 最大加工尺寸 / Maximum processing size | mm | D380xH280 | 490xH400 | D580xH400 | D580xH450 |
| 最大承重 / Maximum load bearing | KG | 70 | 100 | 120 | 120 |
| 主轴锥度 / Spindle taper | BT30 | BT40 | HSKA63 | HSKA63 | |
| 电机功率 / Motor power | KW | 5.5~7.5 | 7.5~11 | 20~30 | 20~30 |
| 电机扭矩范围 / Motor torque range | NM | 12~23.8 | 47.8~71 | 30.7~56 | 30.7~56 |
| [敏感词]转速 / Maximum speed | PPM | 20000 | 12000 | 20000 | 20000 |
| 刀具数量 / Number of tools | T | 21(伺服) | 24T/32T | 24T/32T | 32T |
| 电机功率X/Y/Z / Motor power X/Y/Z | KW | 1.7/1.7/3.93 | 3.9/3.9/3.9 | 5.9/5.9/5.9 | 5.9/5.9/5.9 |
| 快移速度X/Y/Z / Rapid traverse speed X/Y/Z | M/MIN | 36/36/36 | 36/36/30 | 36/36/36 | 36/36/36 |
| X轴行程 / X-axis travel | mm | 600 | 800 | 900 | 650 |
| Y轴行程 / Y-axis travel | mm | 500 | 550 | 750 | 850 |
| Z轴行程 / Z-axis travel | mm | 350 | 600 | 550 | 600 |
| 定位精度 / Positioning accuracy | um | 0.008 | 0.008 | 0.008 | 0.008 |
| 重复定位精度 / Repeat positioning accuracy | um | 0.005 | 0.005 | 0.005 | 0.005 |
| 转盘分割精度 / Turntable segmentation accuracy | arcsec | 8 | 8 | 8 | 8 |
| 机床结构型式 / Machine tool structure type | 立式C型 | 立式C型 | 双立柱龙门 | 双立柱天车 | |
| 导轨形式 / Guide rail form | 三线轨 | 三线轨 | 三线轨 | 三线轨 | |
| 整机重量 / Overall machine weight | T | 3.2 | 5.5 | 6.0 | 9.5 |
★ 该机械规格随品质提高会有所变更,对此恕不另行通知
