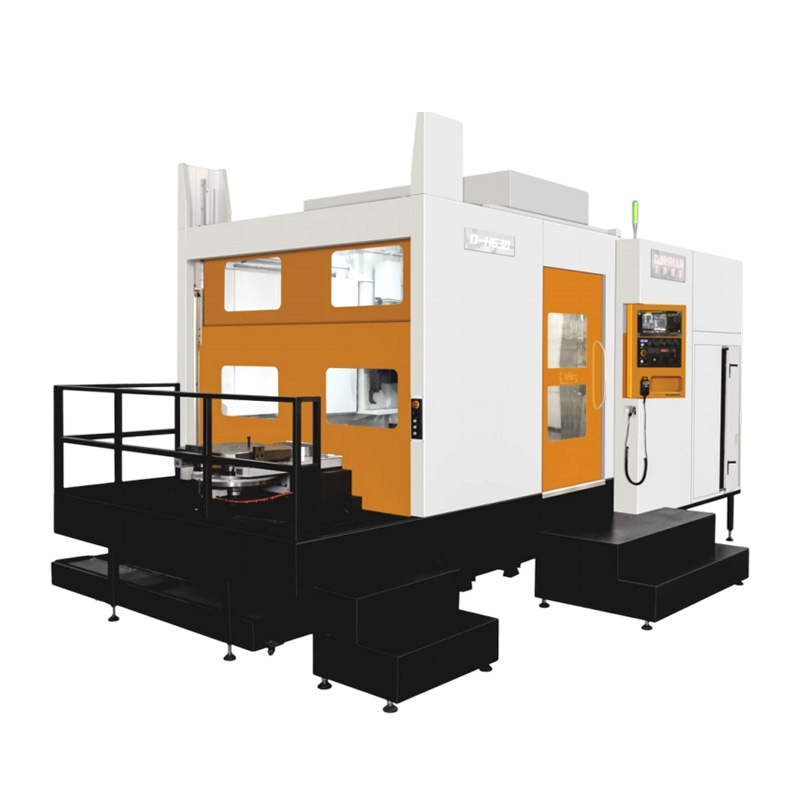

D-H630
类别:双工作台卧式加工中心机
机械特点特性 ※立柱:采用门型双重壁加宽设计,氮气配重,高刚性、高稳定性。 ※主轴:高刚性190mm外径主轴,可追齿轮箱、齿轮头高扭矩带来最高的切削去除率。 ※X轴:大跨距高低轨道设计,重心与传动点完美配合,主轴与轨道间距离更接近,保证高速运行与重切削时的刚性。 ※底座:工作台,立柱全行程支撑结构,无悬空,精度稳定性高,加长型底座保证最大化工件旋转直径。 ※刀库:筒形凸轮分割机构,分割精度高,故障率低;双轴承分离式刀臂,同心度高,噪音小。 ※转台:采用日本双导程蜗轮蜗杆,油压齿式分度盘,使用寿命长,免维护,精度高,无需加装光栅尺。 ※全系统标配双螺杆加链条排屑机,排屑更方便,免人工。
热线电话:159 8951 9333

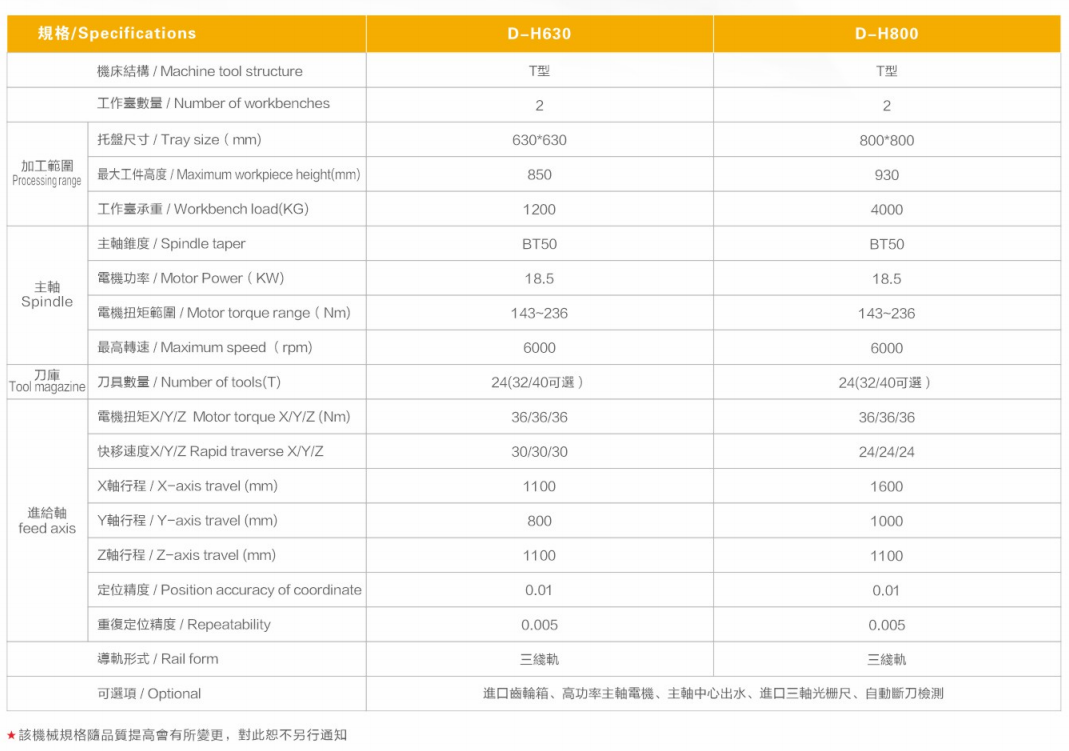

| 规格/Specifications | D-H630 | D-H800 | |
|---|---|---|---|
| — | 机床结构 / Machine tool structure | T型 | T型 |
| — | 工作台数量 / Number of workbenches | 2 | 2 |
|
加工范围 Processing range |
托盘尺寸 / Tray size (mm) | 630*630 | 800*800 |
| 最大工件高度 / Maximum workpiece height (mm) | 850 | 930 | |
| 工作台承重 / Workbench load (KG) | 1200 | 4000 | |
|
主轴 Spindle |
主轴锥度 / Spindle taper | BT50 | BT50 |
| 电机功率 / Motor Power (KW) | 18.5 | 18.5 | |
| 电机扭矩范围 / Motor torque range (Nm) | 143~236 | 143~236 | |
| [敏感词]转速 / Maximum speed (rpm) | 6000 | 6000 | |
|
刀库 Tool magazine |
刀具数量 / Number of tools (T) | 24(32/40可选) | 24(32/40可选) |
|
进给轴 feed axis |
电机扭矩X/Y/Z / Motor torque X/Y/Z (Nm) | 36/36/36 | 36/36/36 |
| 快移速度X/Y/Z / Rapid traverse X/Y/Z | 30/30/30 | 24/24/24 | |
| X轴行程 / X-axis travel (mm) | 1100 | 1600 | |
| Y轴行程 / Y-axis travel (mm) | 800 | 1000 | |
| Z轴行程 / Z-axis travel (mm) | 1100 | 1100 | |
| 定位精度 / Position accuracy of coordinate | 0.01 | 0.01 | |
| 重复定位精度 / Repeatability | 0.005 | 0.005 | |
| — | 导轨形式 / Rail form | 三线轨 | 三线轨 |
|
可选项 Optional |
进口齿轮箱、高功率主轴电机、主轴中心出水、进口三轴光栅尺、自动断刀检测 | ||
★ 该机械规格随品质提高会有所变更,对此恕不另行通知

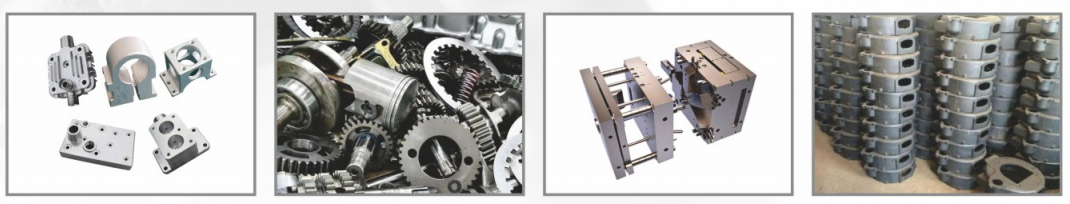

加工應用
+精密模具,信息技術,能源,汽車
