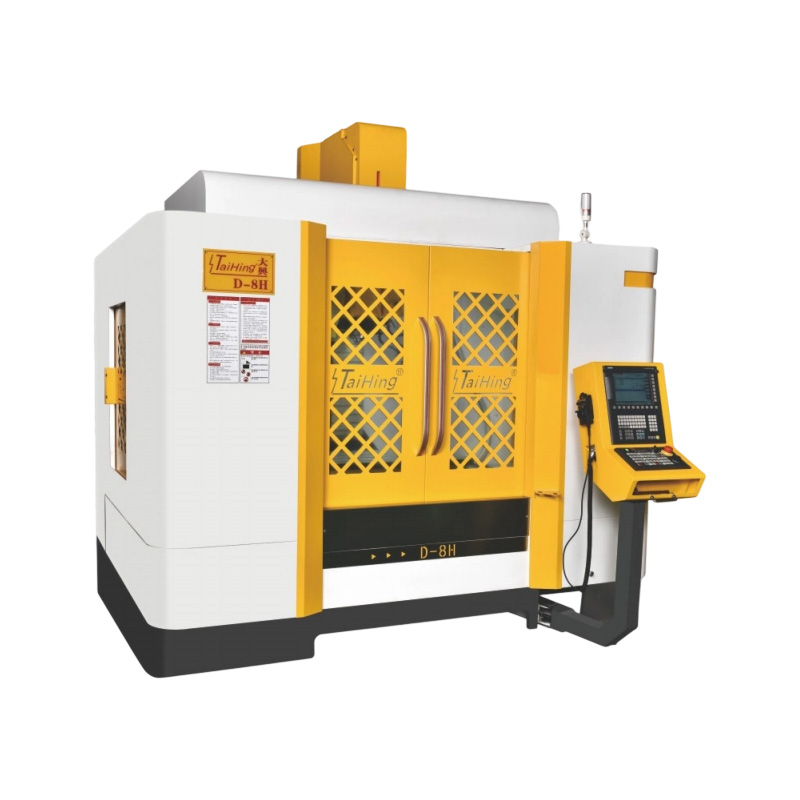

D-8H
类别:高速高精密模具加工中心
机械特点特性 ※底座采用A字形筋结构布置提高吸震效果,整体铸件采用人字形设计,达到高度弯曲刚性。 ※结构采用高级米汉纳材质,经回火处理消除内力,确保最佳刚性精度持久性。高刚性结构源自于多年经验数据累积与合理化结构细长比设计,提高铸件抗压缩与抗侧弯能力。 ※高速换刀结构横向设计,配合预先感应控制,结合高性能打刀系统,进行换刀工作,实际测试结果,刀对刀的交换时间18秒(60H7),实现高速换刀功能
热线电话:159 8951 9333

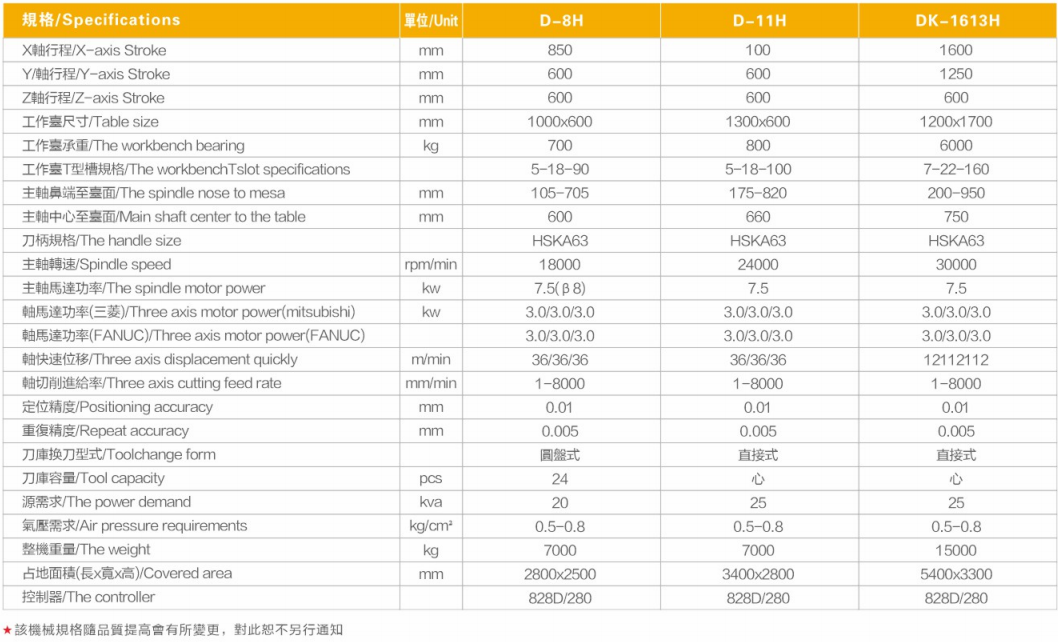

| 规格/Specifications | 单位/Unit | D-8H | D-11H | DK-1613H |
|---|---|---|---|---|
| X轴行程 / X-axis Stroke | mm | 850 | 100 | 1600 |
| Y轴行程 / Y-axis Stroke | mm | 600 | 600 | 1250 |
| Z轴行程 / Z-axis Stroke | mm | 600 | 600 | 600 |
| 工作台尺寸 / Table size | mm | 1000x600 | 1300x600 | 1200x1700 |
| 工作台承重 / The workbench bearing | kg | 700 | 800 | 6000 |
| 工作台T型槽规格 / The workbench T-slot specifications | 5-18~90 | 5-18~100 | 7-22~160 | |
| 主轴鼻端至桌面 / The spindle nose to mesa | mm | 105~705 | 175~820 | 200~950 |
| 主轴中心至桌面 / Main shaft center to the table | mm | 600 | 660 | 750 |
| 刀柄规格 / The handle size | HSKA63 | HSKA63 | HSKA63 | |
| 主轴转速 / Spindle speed | rpm/min | 18000 | 24000 | 30000 |
| 主轴马达功率 / The spindle motor power | kw | 7.5(β 8) | 7.5 | 7.5 |
| 轴马达功率(三菱) / Three axis motor power (mitsubishi) | kw | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 |
| 轴马达功率(FANUC) / Three axis motor power (FANUC) | kw | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 |
| 轴快速移率 / Three axis displacement quickly | m/min | 36/36/36 | 36/36/36 | 121/121/12 |
| 轴切削速率 / Three axis cutting feed rate | mm/min | 1~8000 | 1~8000 | 1~8000 |
| 定位精度 / Positioning accuracy | mm | 0.01 | 0.01 | 0.01 |
| 重复精度 / Repeat accuracy | mm | 0.005 | 0.005 | 0.005 |
| 刀库换刀型式 / Tool change form | 圆盘式 | 直接式 | 直接式 | |
| 刀库容量 / Tool capacity | pcs | 24 | 心 | 心 |
| 需求功率 / The power demand | kva | 20 | 25 | 25 |
| 气压需求 / Air pressure requirements | kg/cm² | 0.5~0.8 | 0.5~0.8 | 0.5~0.8 |
| 整机重量 / The weight | kg | 7000 | 7000 | 15000 |
| 占地面积(长x宽x高) / Covered area | mm | 2800x2500 | 3400x2800 | 5400x3300 |
| 控制器 / The controller | 828D/280 | 828D/280 | 828D/280 |
★ 该机械规格随品质提高会有所变更,对此恕不另行通知
